在陶瓷研发、文创设计、工业特种件制造领域，很多从业者都曾面临一个共同困扰：普通陶瓷3D打印机多适配常规陶瓷浆料，面对夜光陶瓷、蓄光陶瓷、发光陶瓷等功能性材料时，极易出现分层、漏光、固化不均、荧光粉团聚、成型件开裂等问题，严重影响成品效果与量产效率。今天就来聊聊，奇迹智能的下沉式SLA激光固化C50陶瓷3D打印机，如何实现荧光陶瓷材料稳定打印，把夜光、荧光效果精准复刻在陶瓷构件上。
深究问题根源，核心症结在于荧光陶瓷浆料中含有的特殊发光粉体，其粒径、折射率、吸光特性均异于常规陶瓷粉体，而传统打印机的激光功率、曝光深度、层厚控制及成型逻辑，无法匹配这类特殊浆料的固化需求，最终导致打印失败、成品报废，让诸多创意设计与功能性需求难以落地。
针对这一行业痛点，C50陶瓷打印机精准适配荧光类特种陶瓷浆料，凭借三大核心技术优势，彻底破解荧光陶瓷打印难题：
1、下沉式SLA成型，适配荧光浆料特殊固化逻辑
C50陶瓷打印机采用下沉式光固化成型方式，搭配405nm精准波长紫外激光，针对荧光粉对光线的吸收、散射特性，精准优化激光功率、扫描速度，确保光线能够穿透浆料，实现均匀固化。相较于传统上拉式打印，下沉式成型可使浆料液面保持高度稳定，有效避免荧光发光粉体沉降、团聚，从源头杜绝局部发光不均、明暗斑驳的问题，让成型件的荧光效果更均匀、更通透。
2、精准层厚控制，兼顾成型精度与发光性能
设备搭载高精度光学系统，光斑可达40μm、定位精度±5μm，支持0.03–0.15mm高精度层厚调节，可灵活适配荧光陶瓷的多元打印需求：既能实现微米级精密细节复刻，还原复杂纹路与造型；也可根据荧光粉体特性，灵活调整层厚与固化深度，确保陶瓷坯体致密紧实，脱脂烧结后不开裂、不变形，发光层稳定附着，彻底避免烧结后荧光失效的问题，保障成品合格率。
3、参数全开放，覆盖全场景应用
设备支持激光功率、扫描速度、层厚等核心工艺参数全面开放，由用户自主自定义调节。针对夜光陶瓷打印场景，不同配方浆料对激光能量的适配要求差异显著，开放化参数可让使用者结合自身材料特性灵活微调，精准匹配浆料烧结、固化需求，极大降低材料适配门槛。

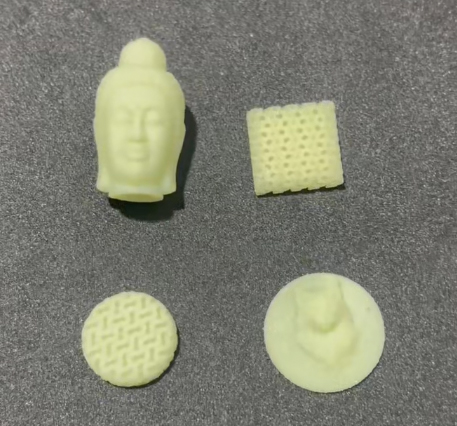

从浆料配方到后处理：手把手教你打通夜光陶瓷全流程
第1步：夜光陶瓷浆料的核心配方逻辑
将夜光粉体掺入奇迹智能自研的3D打印基液中，经球磨混匀、真空脱泡处理，调配出适配3D打印的专用料浆，核心难点在于精准控制夜光粉添加比例、确保粉体均匀分散。结合相关专利技术，夜光粉的质量占比控制在70%左右为最优区间，既可保障成品发光亮度，又能兼顾料浆流动性与打印成型稳定性。

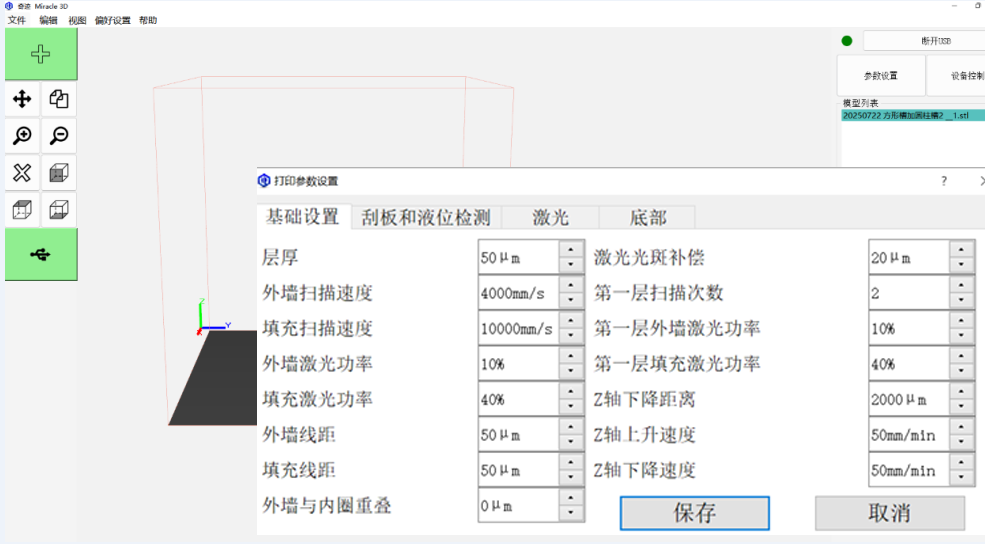

第2步：打印参数优化
打印层厚：建议设置为0.05-0.07mm。结合实操经验，夜光粉本身对紫外光有一定屏蔽作用，层厚不宜过厚，否则会导致下层浆料固化不完全，进而影响层间结合力，引发分层问题；
激光功率：建议从20%开始逐步上调，同步观察夜光陶瓷生坯的细节还原度，直至模型边缘清晰、无堆叠现象即可；
扫描速度：需根据层厚同步调整，在0.05mm层厚下，10000mm/s是较为合适的初始参数，可根据实际打印效果微调；
光路补偿：C50开放了这一进阶功能，可有效修正光斑边缘的能量衰减，大幅提升模型边缘精度，还原设计细节。
第3步：烧结与后处理
烧结与后处理直接决定夜光陶瓷的最终发光效果与成品质量，结合实操经验，具体步骤如下：
脱脂阶段：从室温升温至600℃，升温速率控制在1-2℃/分钟，保温2小时。此阶段核心目的是排出光敏树脂等有机成分，升温过快易导致生坯开裂，需严格控制速率；
烧结阶段：根据陶瓷基体材料选择目标温度（夜光陶瓷一般是1000℃），升温速率为2℃/分钟，保温2-3小时后随炉冷却，确保坯体充分烧结，提升致密性；

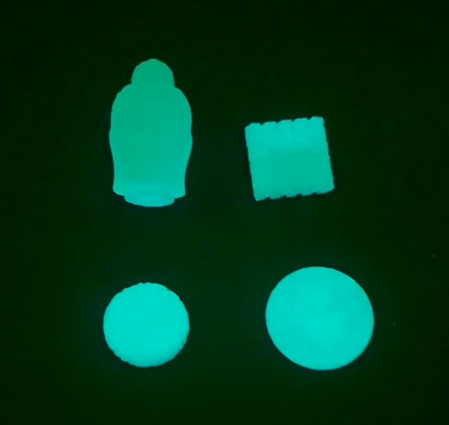

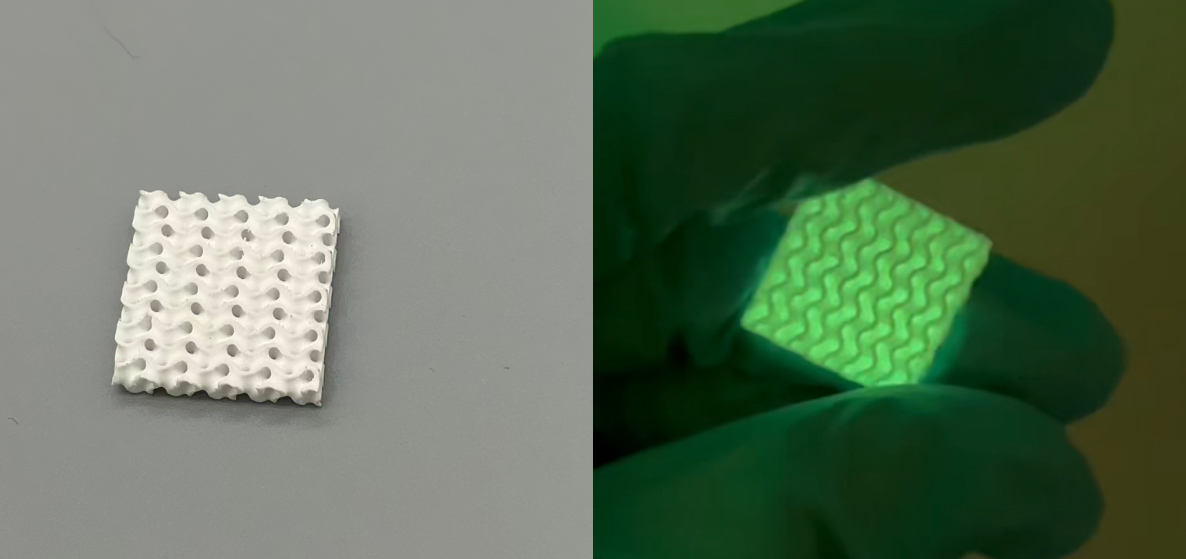

激活夜光：烧结完成后，将成品置于阳光下暴晒1-2小时，或用紫外灯照射5-10分钟，即可激活夜光效果。
陶瓷3D打印早已突破传统常规结构件的应用局限，功能化、特殊化、定制化成为行业主流发展趋势。随着荧光、夜光、变色等新型功能陶瓷材料不断落地，持续拓宽文创、工业、科研等多元应用场景，为行业从业者开辟全新赛道与市场机遇。C50陶瓷3D打印机凭借硬核性能攻克荧光陶瓷打印核心痛点，整机定价仅19800元，大幅降低特种功能陶瓷的研发与量产门槛，助力各类创意设计、功能性陶瓷产品高效落地，赋能多领域技术创新与产业化升级，让每一份创意都能精准落地，每一件功能产品都能高效量产。
奇迹智能简介
江苏奇迹智能制造科技有限公司是东吴科技领军人才企业，专注于3D打印（增材制造）相关产品的研发、生产与销售，现已建立涵盖3D打印设备、软件、耗材、扫描及服务的完整产业链，核心产品含多系列陶瓷3D打印机及配套浆料，适配高端领域复杂构件成型，满足不同客户需求。公司拥有专利四十余项、授权著作权近百项，3D打印设备通过国家级增材质量检验及CE/EMC/ROHS等国际认证，品质可靠获市场认可。
